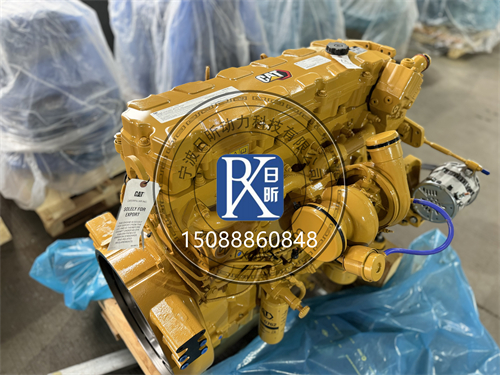

C9發動機：工程機械的心臟
在工程機械的龐大體系中，卡特彼勒C9發動機猶如一顆強勁的心臟，為眾多大型設備注入源源不斷的動力，廣泛應用于挖掘機、裝載機、推土機等各類工程機械，是推動工程建設高效進行的核心動力源泉。

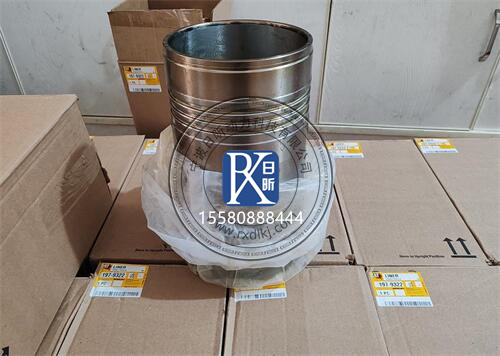

缸套，作為發動機的關鍵部件之一，在其中扮演著不可或缺的角色。它就像是發動機的“保護鎧甲”，為活塞的往復運動提供了一個精準的導向軌道，同時又能有效阻止燃燒室內的高壓氣體和高溫液體泄漏，確保發動機的高效運轉。
而缸套凸出量，這個看似不起眼的參數，實則對發動機的性能有著至關重要的影響。它是指缸套安裝在缸體上后，缸套頂面高出缸體平面的高度值。別小看這小小的數值，它的大小直接關系到發動機的密封性、壓縮比以及燃燒效率等關鍵性能指標，一旦出現偏差，就可能引發一系列的問題，嚴重影響發動機的正常工作。

缸套凸出量：精準數據定性能
（一）什么是缸套凸出量
缸套凸出量，簡單來說，就是當缸套被安裝在發動機缸體上之后，缸套的頂面超出缸體平面的那部分高度數值。別看這只是一個看似微不足道的高度差，在發動機的精密運行體系中，它卻有著舉足輕重的意義。
從位置上看，缸套凸出量的測量點位于缸套頂部邊緣與缸體平面的交界處，這里是發動機內部結構緊密連接的關鍵部位。缸套凸出量的大小，直接決定了缸套與缸蓋之間的配合精度。當發動機工作時，缸蓋會通過螺栓緊緊地壓在缸套上，而合適的缸套凸出量能夠確保缸蓋與缸套之間形成良好的密封，防止高溫高壓的燃氣泄漏，保證發動機的正常工作。
（二）標準范圍探究
卡特彼勒C9發動機缸套凸出量的標準范圍通常在0.03-0.08mm之間。這個看似狹窄的數值范圍，卻是經過卡特彼勒工程師們無數次的試驗和優化得出的，它是保證發動機性能穩定的關鍵。
在這個標準范圍內，發動機能夠達到最佳的工作狀態。如果缸套凸出量過小，小于0.03mm，缸套與缸蓋之間的密封就會受到影響，可能會導致燃氣泄漏，使發動機的壓縮比下降，動力輸出減弱，同時還會增加燃油消耗，降低發動機的經濟性。嚴重的情況下，甚至會導致發動機無法正常啟動，影響設備的正常使用。
相反，如果缸套凸出量過大，超過0.08mm，缸套在工作時就會承受過大的壓力，容易導致缸套變形、破裂，進而引發發動機故障。此外，過大的凸出量還可能會使缸蓋螺栓承受額外的拉力，縮短螺栓的使用壽命，增加維修成本。
測量有法：科學操作保精準
（一）常規測量工具與原理
在測量卡特彼勒C9發動機缸套凸出量時，百分表和千分尺是常用的“得力助手”。
百分表，憑借其巧妙的機械傳動結構，能夠?qū)y量桿的微小直線位移，精準地轉化為表盤上指針的角位移。當我們把百分表的測量頭與缸套頂面接觸，以缸體平面作為測量基準時，隨著測量頭的上下移動，內部的齒輪、齒條等傳動部件會協同工作，將這種微小的位移放大，并清晰地顯示在表盤上，讓我們能夠直觀地讀取到缸套凸出量的數值。
千分尺，則是利用螺旋副原理來實現高精度測量的。它的微分筒每旋轉一周，測微螺桿就會前進或后退一個螺距，通過對微分筒和固定套筒上刻度的精確讀取，我們可以精確到0.01mm甚至更小的測量精度。在測量缸套凸出量時，千分尺能夠為我們提供更加精確的數據，確保測量結果的可靠性。
（二）專業測量步驟詳解
測量前準備：在正式測量之前，確保測量工具的精度至關重要。我們需要仔細檢查百分表和千分尺的外觀，查看是否有損壞或磨損的跡象。同時，使用標準量塊對這兩種工具進行校準，保證它們的測量準確性。比如，將千分尺的測量面與標準量塊緊密貼合，觀察千分尺的讀數是否與標準量塊的尺寸一致；對于百分表，我們可以將其安裝在專用的對表架上，通過調整對表架的高度，使百分表的測量頭與標準量塊接觸，然后旋轉表盤，將指針調零，以此來校準百分表。
具體測量動作：首先，將發動機缸體放置在一個穩定、水平的工作臺上，避免在測量過程中出現晃動，影響測量結果。然后，輕輕地將百分表的測量頭垂直放置在缸套的頂面上，確保測量頭與缸套頂面充分接觸，并且測量頭的軸線與缸套的軸線保持垂直。同時，將千分尺的測量面放置在缸體的平面上，使其與缸體平面緊密貼合。在測量過程中，我們可以使用一個輔助工具，如磁性表座，將百分表固定在合適的位置，防止百分表在測量時發生位移。
數據讀取與記錄：當百分表和千分尺都放置到位后，我們可以緩慢地移動百分表的測量頭，使其在缸套頂面上均勻地移動，同時觀察百分表表盤上指針的變化。在指針穩定后，讀取百分表的讀數，并記錄下來。這個讀數就是缸套在該測量點的凸出量。為了確保測量結果的準確性，我們需要在缸套的多個位置進行測量，一般來說，會在缸套的圓周方向上選取四個等分點進行測量，然后計算這四個測量點的平均值，作為缸套的凸出量。在讀取千分尺的讀數時，要注意視線與千分尺刻度線保持垂直，避免因視角誤差而導致讀數不準確。將測量得到的數據詳細地記錄在專門的測量記錄表上，包括測量的位置、測量值以及測量的時間等信息，以便后續對數據進行分析和處理。

異常剖析：問題根源大起底
（一）異常現象表現
當卡特彼勒C9發動機缸套凸出量出現異常時，發動機就像是一個生病的巨人，會出現各種故障現象。動力下降是比較常見的問題之一，原本動力強勁的發動機，在工作時會顯得力不從心，設備的工作效率大幅降低。比如在挖掘機作業時，挖掘力明顯減弱，無法輕松地挖掘堅硬的土石；裝載機在裝載貨物時，也難以快速地完成裝卸任務，影響整個工程的進度。
油耗增加也是缸套凸出量異常帶來的一個明顯問題。由于發動機的密封性受到影響，燃燒效率降低，為了維持設備的正常運行，發動機需要消耗更多的燃油，這無疑增加了使用成本。原本一箱油能夠滿足設備一天的正常工作，現在可能只能工作半天甚至更短的時間，頻繁地加油不僅浪費時間，還增加了運營成本。
發動機抖動也是不容忽視的現象。當缸套凸出量異常時，發動機內部的平衡被打破，活塞在運動過程中會產生異常的振動，這種振動會傳遞到整個發動機，導致發動機出現明顯的抖動。嚴重的抖動不僅會影響設備的操作舒適性，還可能會導致發動機的零部件松動、損壞，進一步縮短發動機的使用壽命。
漏氣、漏水現象也時有發生。缸套與缸蓋之間的密封性能下降，高溫高壓的燃氣會從縫隙中泄漏出來，發出“嘶嘶”的聲音。同時，冷卻液也可能會從密封不良的部位滲漏，導致冷卻液液位下降。如果不及時處理，漏氣會使發動機的動力進一步下降，漏水則可能會導致發動機過熱，引發更嚴重的故障。
（二）引發異常的原因
裝配工藝問題：在發動機的裝配過程中，如果裝配人員的技術不熟練或者操作不規范，就可能會導致缸套凸出量出現異常。比如在安裝缸套時，沒有將缸套正確地放置在缸體的安裝孔中，或者在擰緊缸蓋螺栓時，沒有按照規定的扭矩和順序進行操作，都會使缸套受到不均勻的壓力，從而導致缸套凸出量不符合標準。此外，裝配環境的清潔度也非常重要，如果在裝配過程中有雜質混入，也可能會影響缸套的安裝精度，進而導致缸套凸出量異常。
零部件磨損：隨著發動機使用時間的增加，缸套、活塞、活塞環等零部件會逐漸磨損。當這些零部件磨損到一定程度時，就會影響缸套的正常工作，導致缸套凸出量發生變化。例如，活塞環的磨損會使活塞環與缸套之間的密封性下降，燃氣容易泄漏，從而使缸套受到的壓力發生改變，進而影響缸套凸出量。此外，缸套內壁的磨損也會導致缸套的尺寸發生變化，使得缸套凸出量超出標準范圍。
材料質量缺陷：如果缸套或缸體的材料質量存在缺陷，也可能會導致缸套凸出量異常。比如缸套材料的硬度不足，在發動機工作過程中，缸套就容易受到活塞的沖擊而變形，從而使缸套凸出量發生改變。另外，缸體材料的強度不夠，在承受缸蓋的壓力時，缸體可能會發生變形，進而影響缸套的安裝位置，導致缸套凸出量出現偏差。
使用環境因素：發動機的使用環境對缸套凸出量也有一定的影響。如果發動機經常在惡劣的環境下工作，如高溫、高濕度、多塵等環境，就會加速零部件的磨損和腐蝕，從而影響缸套的正常工作。在高溫環境下，缸套和活塞的熱膨脹系數不同，可能會導致它們之間的配合間隙發生變化，進而影響缸套凸出量。此外，在多塵環境下工作，空氣中的灰塵容易進入發動機內部，加劇零部件的磨損，也可能會導致缸套凸出量異常。

影響深遠：性能關聯全解析
（一）動力輸出的關鍵紐帶
缸套凸出量與發動機的動力輸出緊密相連。正常的缸套凸出量能夠確保發動機內部的密封性良好，使燃燒室內的高壓氣體能夠充分推動活塞運動，從而將化學能高效地轉化為機械能，為發動機提供強勁的動力。就像一輛高性能的跑車，只有發動機的各個部件都處于最佳狀態，才能在賽道上風馳電掣。當缸套凸出量異常時，動力輸出就會受到嚴重影響。如果缸套凸出量過小，燃氣就會泄漏，導致燃燒室內的壓力不足，活塞無法獲得足夠的推力，發動機的動力就會大打折扣。原本能夠輕松拖動重物的工程機械，在缸套凸出量異常的情況下，可能會顯得力不從心，無法完成正常的工作任務。
（二）燃油經濟性的隱形開關
燃油經濟性也是缸套凸出量影響發動機性能的一個重要方面。當缸套凸出量處于標準范圍內時，發動機的燃燒過程更加充分，燃油能夠得到高效利用，從而降低燃油消耗。這不僅能夠為用戶節省燃油成本，還符合當下節能環保的發展趨勢。相反，一旦缸套凸出量出現異常，燃油經濟性就會急劇下降。例如，當缸套凸出量過大或過小時，都會導致發動機的密封性變差，燃燒效率降低。為了維持發動機的正常運轉，就需要消耗更多的燃油，這無疑增加了使用成本。對于一些長期運行的工程機械來說，燃油成本的增加是一筆不小的開支，會直接影響到企業的經濟效益。
（三）可靠性與耐久性的堅固基石
發動機的可靠性和耐久性是衡量其性能的重要指標，而缸套凸出量在其中起著至關重要的作用。正常的缸套凸出量能夠保證發動機各部件之間的配合精度，減少零部件的磨損和疲勞，從而延長發動機的使用壽命。在發動機的工作過程中，缸套承受著高溫、高壓和活塞的往復摩擦，如果缸套凸出量異常，就會使缸套受到不均勻的力，導致缸套變形、磨損加劇，甚至出現破裂等嚴重問題。這不僅會影響發動機的正常工作，還可能會引發一系列的連鎖反應，導致其他零部件的損壞，大大縮短發動機的使用壽命。一臺可靠性和耐久性高的發動機，就像是一位經驗豐富的運動員，能夠在長期的比賽中保持穩定的發揮，而正常的缸套凸出量就是這位“運動員”保持良好狀態的關鍵。
維護有道：保養要點全掌握
（一）日常檢查要點
日常對卡特彼勒C9發動機的檢查，就像是給一位運動員進行日常體檢，能夠及時發現潛在的問題，確保發動機始終保持良好的運行狀態。在日常檢查中，針對缸套凸出量相關的檢查項目至關重要。我們需要定期檢查缸套的外觀，查看是否有明顯的變形、磨損或損壞的痕跡。就像觀察一件精密儀器的外殼，任何細微的瑕疵都可能暗示著內部的問題。同時，要注意檢查缸套與缸體之間的結合處，是否有漏氣、漏水的現象。如果發現有氣泡冒出或者有液體滲出，那就說明缸套的密封性能可能出現了問題，需要進一步檢查缸套凸出量是否正常。
在檢查過程中，使用專業的工具和設備是確保檢查準確性的關鍵。除了前面提到的百分表和千分尺，我們還可以使用內窺鏡等工具，深入發動機內部，觀察缸套的實際情況。內窺鏡就像是醫生的聽診器，能夠幫助我們更直觀地了解發動機內部的狀況。同時，要嚴格按照檢查標準和流程進行操作，避免因操作不當而導致誤判。例如，在使用百分表測量缸套凸出量時，要確保測量頭與缸套頂面垂直，并且測量過程中要保持穩定，避免晃動，以獲取準確的測量數據。
（二）維修更換建議
當卡特彼勒C9發動機缸套凸出量出現異常，需要進行維修或更換時，我們一定要謹慎對待，就像對待一場重要的手術一樣。選擇原廠配件是保證維修質量的首要原則?？ㄌ乇死赵瓘S配件經過了嚴格的質量檢測和性能測試，與發動機的匹配度極高，能夠確保發動機在維修后恢復到最佳狀態。原廠缸套采用了優質的材料和先進的制造工藝，具有良好的耐磨性和密封性，能夠有效延長發動機的使用壽命。雖然原廠配件的價格可能相對較高，但是從長遠來看，它能夠為我們節省更多的維修成本和時間成本。
遵循專業的維修流程也是至關重要的。在維修過程中，維修人員需要具備豐富的專業知識和經驗，嚴格按照卡特彼勒的維修手冊進行操作。在拆卸缸套時，要注意避免對缸體和其他零部件造成損壞；在安裝新缸套時，要確保缸套的安裝位置準確無誤，并且按照規定的扭矩和順序擰緊缸蓋螺栓。維修過程中的每一個細節都可能影響到發動機的性能，所以一定要認真對待。
維修后的測試同樣不可或缺。在完成缸套的維修或更換后，需要對發動機進行全面的測試，包括啟動測試、運行測試、負載測試等。通過這些測試，我們可以檢查發動機的各項性能指標是否恢復正常，缸套凸出量是否在標準范圍內。在啟動測試中，觀察發動機是否能夠順利啟動，啟動時間是否正常；在運行測試中，傾聽發動機的聲音，檢查是否有異常的振動或噪音；在負載測試中，模擬發動機的實際工作狀態，檢查發動機的動力輸出是否穩定，燃油經濟性是否良好。只有通過了這些嚴格的測試，才能確保發動機可以重新投入使用。

總結回顧：關鍵要點再強調
卡特彼勒C9發動機缸套凸出量雖只是一個小小的參數，卻如同發動機健康的“晴雨表”，對發動機的性能有著深遠的影響。從它的定義、標準范圍，到測量方法、異常原因及影響，再到維護要點，每一個環節都緊密相連，共同構成了保障發動機穩定運行的關鍵鏈條。
正確的缸套凸出量是發動機高效運行的基石，它關乎動力輸出的強弱、燃油經濟性的好壞以及發動機的可靠性和耐久性。在日常使用和維護中，我們一定要重視缸套凸出量的檢查和維護，定期進行測量和檢查，及時發現并解決問題。只有這樣，我們才能確?？ㄌ乇死誄9發動機始終保持良好的工作狀態，為工程機械的高效運行提供可靠的動力支持。希望大家通過這篇文章，對卡特彼勒C9發動機缸套凸出量有了更深入的了解，也能在實際操作中更加注重對發動機的維護和保養。
