檢測三菱S6R柴油發動機燃油噴油正時

檢測三菱S6R柴油發動機燃油噴油正時，掌握現在的狀況。

檢測要領參考「發動機本體的組裝」的「噴油正時的確認和調整」項。

檢測三菱S6R柴油發動機燃油噴油正時

1.5 拆卸三菱S6R柴油發動機搖臂軸總成

(1) 旋松搖臂的調節螺釘。

(2) 將三菱S6R柴油發動機搖臂軸總成從搖臂箱體上拆卸。

注: 將拆卸的三菱S6R柴油發動機搖臂軸總成和螺栓一起保存。

(3) 取出頂桿。

拆卸三菱S6R柴油發動機搖臂軸總成

(4) 分解三菱S6R柴油發動機搖臂軸總成。

注: 搖臂襯套無異?；騼葟?jīng)]有超過極限值時，不需拆卸。

分解三菱S6R柴油發動機搖臂軸總成

1.6 測量閥橋下面和三菱S6R柴油發動機氣閥門轉動端蓋上面的間隙

檢測閥橋下面和三菱S6R柴油發動機氣閥門轉動端蓋上面的間隙，掌握現在的狀況。

檢測要領參考「發動機本體的組裝」的「閥橋下面和三菱S6R柴油發動機氣閥門轉動端蓋上面的間隙檢測」項。

檢測閥橋下面和三菱S6R柴油發動機氣閥門轉動端蓋上面的間隙

1.7 拆卸閥橋

拆卸閥橋和橋帽。

注: 注意避免橋帽落入三菱S6R柴油發動機氣缸頭內。

拆卸閥橋

1.8 拆卸搖臂箱體

(1) 拆卸冷卻水出口接頭的卡環。

(2) 將冷卻水出口接頭向卡環槽側移動，使和相鄰的搖臂箱體分離。

(3) 將搖臂箱體從三菱S6R柴油發動機氣缸頭上拆卸。

拆卸搖臂箱體

1.9 拆卸三菱S6R柴油發動機氣缸頭總成

(1) 拆下三菱S6R柴油發動機氣缸頭螺栓。

(2) 使用吊具將三菱S6R柴油發動機氣缸頭吊起拆下。

注: 三菱S6R柴油發動機氣缸頭由定位銷定位，因此要相對裝配面垂直拆出。

(3) 拆下三菱S6R柴油發動機氣缸頭墊片。

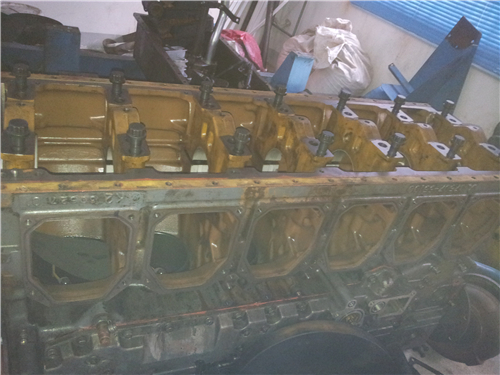

拆卸三菱S6R柴油發動機氣缸頭總成

1.10 檢測三菱S6R柴油發動機氣閥門下沉量

檢測三菱S6R柴油發動機氣閥門下沉量，掌握現在的狀況。

檢測要領參考「發動機本體的組裝」的「檢測三菱S6R柴油發動機氣閥門下沉量」項。
