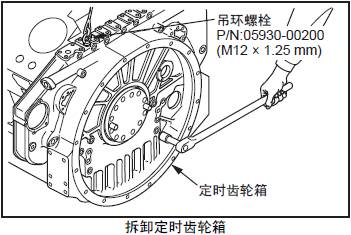

拆卸三菱S12柴油發動機正時齒輪箱

注意避免三菱S12柴油發動機正時齒輪箱掉落或碰傷。不僅會損壞機器，還可能引起人身事故。

(1) 安裝吊具以防三菱S12柴油發動機正時齒輪箱掉落。

(2) 將三菱S12柴油發動機正時齒輪箱吊住并向外移動至脫出定位銷后拆下。

(3) 從三菱S12柴油發動機正時齒輪箱上拆卸三菱S12柴油發動機油封。

注: 拆卸的三菱S12柴油發動機油封更換新品。三菱S12柴油發動機油封不能再繼續使用。

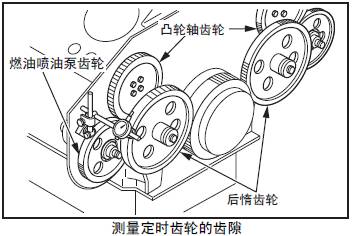

2.6 測量三菱S12柴油發動機正時齒輪的齒隙

檢測三菱S12柴油發動機正時齒輪的齒隙，掌握現在的狀況。

檢測要領參考「三菱S12柴油發動機本體的組裝」的「檢測三菱S12柴油發動機正時齒輪的齒隙」項。

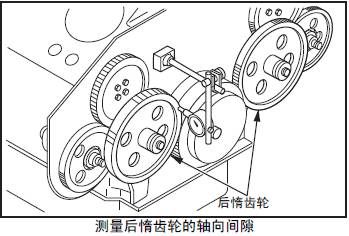

2.7 測量三菱S12柴油發動機后惰齒輪的軸向間隙

檢測三菱S12柴油發動機后惰齒輪的齒隙，掌握現在的狀況。

檢測要領參考「三菱S12柴油發動機本體的組裝」的「檢測三菱S12柴油發動機正時齒輪的齒隙」項。

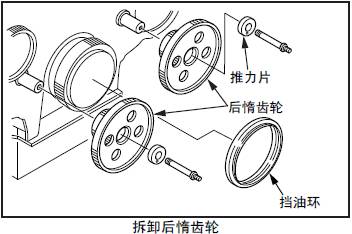

2.8 拆卸三菱S12柴油發動機后惰齒輪

(1) 從三菱S12柴油發動機曲軸上拆除三菱S12柴油發動機油封的擋油環。

(2) 拆卸三菱S12柴油發動機推力片。

(3) 拆卸后側惰齒輪( 左右)。

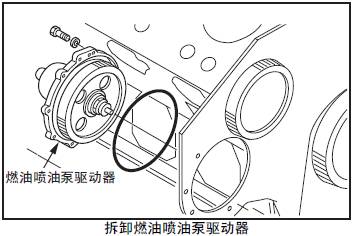

2.9 拆卸三菱S12柴油發動機燃油噴油泵驅動器

從后端板上拆卸三菱S12柴油發動機燃油噴油泵驅動器。( 解體、檢修和組裝，參考[ 三菱S12柴油發動機燃油系統])

注: 拆卸左側的三菱S12柴油發動機燃油噴油泵驅動器殼體時，由于螺栓和凸輪端蓋干涉，先拆除左側最后端三菱S12柴油發動機氣缸的凸輪端蓋。
