康明斯發動機故障代碼455維修技術資料查詢與解決方法

2015-4-21 20:53:28

故障代碼 455

電子燃油控制 (EFC) 閥電路圖

概述

代碼	故障原因	產生后果
故障代碼: 455 PID: S018 SPN: 633 FMI: 3 指示燈: 紅色 SRT: QU-455	康明斯發動機線束中油軌執行器電路圖開路，或者電源觸針對蓄電池電壓短路或?qū)Φ囟搪罚蛘呋芈酚\|針對蓄電池電壓短路或?qū)Φ囟搪贰＿@不是 CENSE™ 系統錯誤。	CM500 ECM 沒有采取措施。執行器關閉或部分關閉。康明斯發動機不運轉，或以單一轉速運轉。可能記錄故障代碼 514。

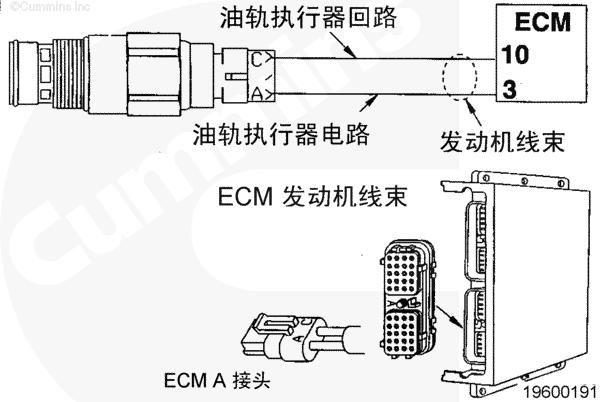

油軌執行器電路圖

電路圖描述

油軌執行器電路圖向油軌執行器提供電流。CM500 ECM 向油軌執行器指派變動的電流量來控制噴油器油軌壓力量。

部件位置

有關部件的詳細位置視圖，參考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯發動機 QSK 燃油系統故障判斷和排除手冊》（公告號 3666113）。

大修提示

這不是 CENSE™ 系統錯誤。

參考故障代碼 t05-455 故障診斷樹
