福田康明斯ISF2.8 CM2220柴油發動機冷卻系統

福田康明斯ISF2.8 CM2220柴油發動機冷卻系統技術規范

•          冷卻液容量 6 升

•          節溫器調制范圍 82~95 ºC

•          出水口最高允許溫度107 ºC

•          建議的最低工作溫度 71 ºC

•          推薦的壓力蓋最低壓力100 kPa [15PSI]

福田康明斯ISF2.8 CM2220柴油發動機水泵

•          渦殼集成在濾清器模塊上

•          泵體與渦殼之間有模壓密封墊

•          外部泄漏孔幫助確定冷卻液泵的水封故障

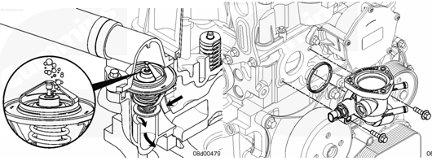

福田康明斯ISF2.8 CM2220柴油發動機節溫器和節溫器殼體

•          車用型節溫器

–         節溫器調制范圍 82 ~95 ºC

–         在正常運轉時關閉旁通管路

•          節溫器殼體為復合材料。

•          與缸蓋之間通過O形圈密封

•          冷卻液溫度傳感器安裝在節溫器殼體上

福田康明斯ISF2.8 CM2220柴油發動機節溫器旁通管

•          允許冷卻液不經過散熱水箱，而直接流回冷卻液泵、福田康明斯ISF2.8 CM2220柴油發動機水套，以提高暖機速度

•          完全處于機體外部（不同于大多數康明斯福田康明斯ISF2.8 CM2220柴油發動機）

•          每一端都用 O 形圈密封

•          將冷卻液引導至冷卻液泵的進口

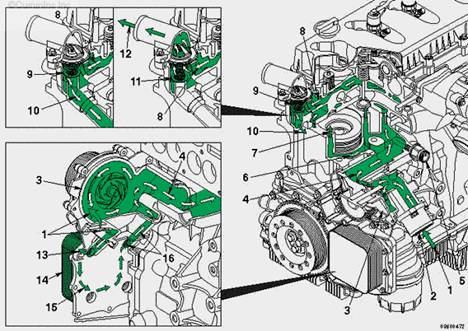

福田康明斯ISF2.8 CM2220柴油發動機冷卻系統流程

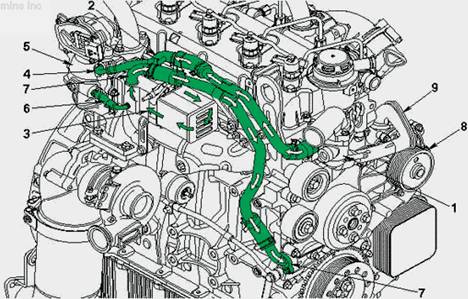

福田康明斯ISF2.8 CM2220柴油發動機廢氣再循環部件的冷卻
